很多人都好奇，一台光刻机凭什么最贵能卖到二三十亿？
根据ASML公开的数据来看，2024年他们卖出的光刻机平均单价4亿人民币。便宜的i-line机型只要两千万，中端DUV几千万到几个亿，顶级EUV，直接摸到二三十亿一档。价格差距背后，是芯片制造整套工艺的门槛。
芯片，说白了就是在指甲盖大小的硅片上，刻下上亿个晶体管搭建的微型电路。整个制造流程环环相扣，一步出错，整批晶圆直接报废。
简单捋一遍芯片生产，硅片清洗、旋涂光刻胶、光刻曝光、显影、刻蚀、去胶、离子注入和薄膜沉积。 这一套工序要反复循环几十甚至上百层，每一层都要精准对齐。中间穿插多次检测清洗，最后划片、封装、测试，合格之后，才是我们手里的芯片。

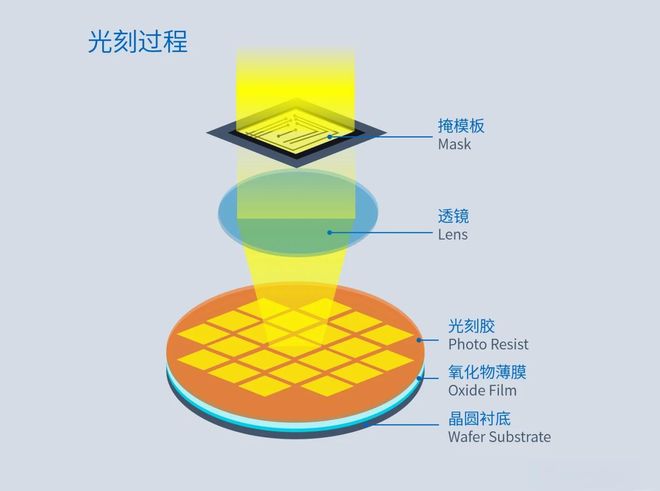

整条产线里，光刻、刻蚀、离子注入沉积，是公认三大最难的环节，对应的设备，拿走半导体设备六成以上的销售额。而光刻，又是最难、最贵、最耗时间的一步。 你可以把光刻机理解成一台纳米级的超级复印机。掩模版上画好电路图纸，它用极短波长的光，把图案缩小投影到硅片的光刻胶上。后面刻蚀、镀膜全部跟着光刻出来的图案走。光刻一旦跑偏，后面所有工序全部白费，晶圆厂损失巨大。所以高端芯片厂，宁愿砸重金买顶级光刻机，也赌不起良率崩盘。
光刻机的定价，核心看光源波长——波长越短，分辨率越高，能做的制程越先进，价格和难度呈指数上涨。
EUV极紫外光刻，主攻7nm及以下先进制程，高端手机SoC、AI芯片、高端存储都靠它，单价10亿起步；DUV深紫外光刻，分好几档： ArFi浸没式DUV，加水缩短等效波长，覆盖7–28nm，中高端芯片主力，1亿起；ArF干式DUV，主打28–45nm成熟制程，功率芯片、MCU，2亿起；KrF，90–130nm，驱动芯片、MEMS、功率器件，五千万起；i-line汞灯光刻：180nm以上低端制程、封装光刻，两千万起。
销量结构很有意思，便宜的KrF和i-line，出货量占到七成；中端DUV大约两成；EUV出货只占7%，但因为单价惊人，销售额直接占到光刻机市场六成。

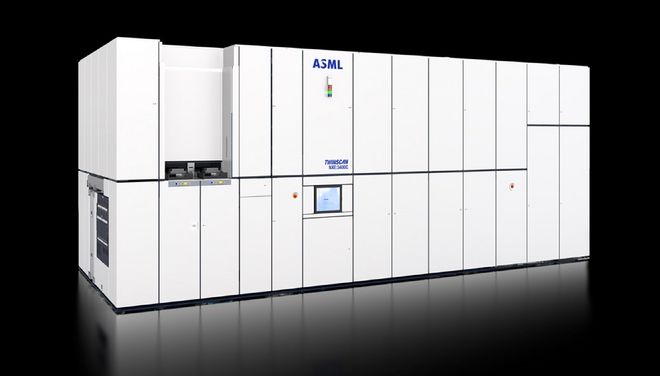

格局上，ASML是绝对龙头，拿下全球八成市场，也是全世界唯一能量产EUV的厂商，DUV市场份额同样很高。2024年一共出货418台，其中EUV只有44台，设备总收入接近2000亿。 尼康主要做DUV补充，佳能主打低端i-line。国内上海微电子SMEE，是我们本土的主力，ArF干式、浸没式DUV已经推进，28nm浸没式机型进入量产，单台售价大约3亿，持续交付爬坡。

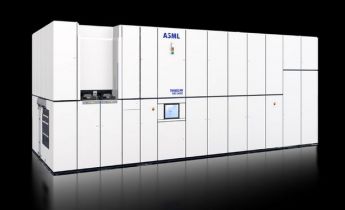

为什么EUV能贵到30亿？根本不是钢材和零件的物料成本，是四重壁垒叠加：

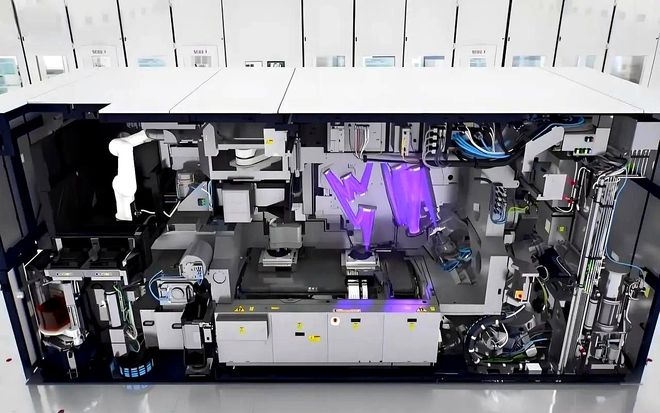

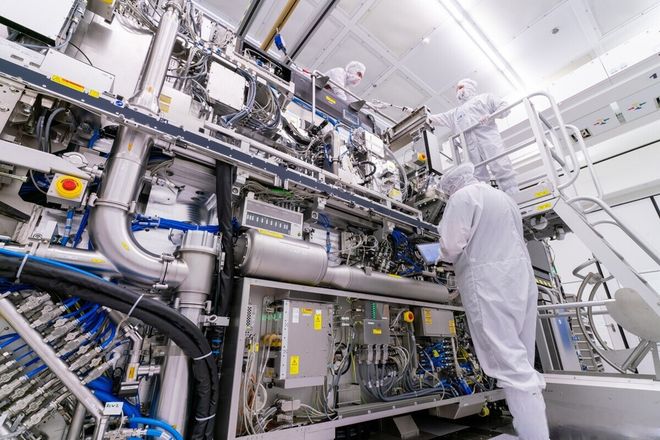

第一，复杂度拉满。一台EUV有十万个精密零件，数公里线缆，蔡司反射镜精度做到纳米级别，整机误差控制在头发丝百万分之一。组装调试必须在超高等级超净车间，洁净度远超手术室。
第二，独家供应链，很难替代。蔡司光学、美国Cymer光源、德国精密工作台，全球几千家顶尖供应商配合，任何一环断供，整机就造不出来，没有任何一个国家可以单独搞定全套。
第三，产能极低。EUV一年只能产出几十台，单台组装调试周期超过一年，工程师团队反复校准，本身量产良率就不高。台积电、三星、英特尔抢着排队，订单排很久，卖方掌握定价主动权。
第四，隐性成本极高。买机器只是开始，配套防震超净厂房、特种气体、稳定供电，每年维护费用也要上千万，几十年持续巨额研发投入，全部摊进设备售价。
DUV虽然比EUV便宜，但核心光学、运动台同样壁垒重重，成熟制程的需求持续旺盛，功率半导体、车载芯片都离不开，价格同样居高不下。
光刻机早就不只是一台工业设备。它一边是摩尔定律延续的基础，一边也是全球科技博弈的焦点。我们在成熟制程DUV稳步突围，但通往EUV的路，依旧漫长。国产设备每往前一步，都是在一点点打破别人锁死的供应链壁垒。
